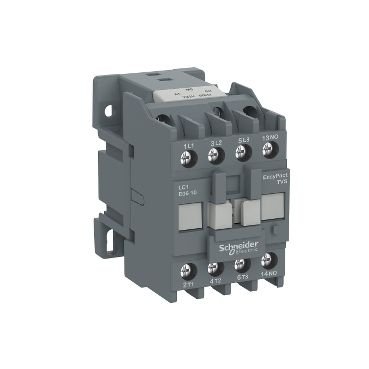

Schneider Kontaktör LC1E1810B7 18A 7,5KW 1NA 24VAC
%60
Schneider Electric

Schneider Kontaktör LC1E1810B7 18A 7,5KW 1NA 24VAC

868,85 TL
2.172,13 TL
*117,77 TL den başlayan taksitlerle!
Kategori
Kontaktör , Tüm Kategoriler
Stok Kodu
LC1E1810B7
Fiyat
33,70 EUR + KDV
Stok Sorunuz
ÜRÜN AÇIKLAMASI
ÜRÜN YORUMLARI
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
ÜRÜN AÇIKLAMASI

Teknik Özellikler

Ana
seri Easy TeSys
Ürün serisi Easy TeSys Control
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
kontaktör uygulaması Direnç yükü
Motor kontrol
kullanım kategorisi AC-3
AC-1
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 32 A 55 °C) -de <= 415 V AC AC-1 için güç devresi
18 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
[Uc] control circuit voltage 24 V AC 50/60 Hz
Tamamlayıcı
motor gücü kW 4 kW -de 220...230 V AC 50/60 Hz
7,5 kW -de 380...400 V
9 kW -de 415 V
9 kW -de 440 V
10 kW -de 500 V
10 kW -de 660...690 V
kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 32 A -de <55 °C
Irms nominal kapama kapasitesi 180 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi 144 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 145 A -de <40 °C - 10 s için güç devresi
84 A -de <40 °C - 60 s için güç devresi
40 A -de <40 °C - 600 s için güç devresi
ilgili sigorta değeri 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
35 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans 2,5 mOhm - Ith 32 A 50 Hz için güç devresi
kutup başına güç dağılımı 0,81 W AC-3
2,6 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi III
kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 10000000 cycles
elektrik dayanıklılığı 300000 cycles AC-1
1200000 cycles AC-3
kontrol devresi tipi AC -de 50/60 Hz
kontrol devresi gerilim limitleri 0,85...1,1 Uc 55 °C çalışma 50/60 Hz
0,3...0,6 Uc 55 °C düşme 50/60 Hz
VA cinsinden kalkış gücü 95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
ısı dağılımı 2…3 W için kontrol devresi
çalışma süresi 12...22 msn kapanışta
4...19 msn açılışta
Maksimum çalışma hızı 1800 cyc/h -de <60 °C
bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
ÜRÜN YORUMLARI
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
Schneider Kontaktör LC1E1810B7 18A 7,5KW 1NA 24VAC 18A 9kW@440V'a kadar motor uygulamaları için 3 kutuplu EasyPact TVS kontaktörü 24V 50/60Hz AC bobin, 1NO dahili yardımcı kontaklar LC1E1810B7
