Ana
seri	EasyPact
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
kontaktör uygulaması	Direnç yükü Motor kontrol
kullanım kategorisi	AC-1 AC-3
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	300 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 320 A 40 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı
motor gücü kW	90 kW -de 220...230 V AC 50/60 Hz (AC-3) 160 kW -de 380...400 V AC 50/60 Hz (AC-3) 160 kW -de 415 V AC 50/60 Hz (AC-3) 185 kW -de 440 V AC 50/60 Hz (AC-3) 200 kW -de 500 V AC 50/60 Hz (AC-3) 250 kW -de 660...690 V AC 50/60 Hz (AC-3)
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	320 A -de <40 °C
Irms nominal kapama kapasitesi	3000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi	2400 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	2200 A -de <40 °C - 10 s için güç devresi
ilgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 500 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	0,3 mOhm - Ith 320 A 50 Hz için güç devresi
kutup başına güç dağılımı	27 W AC-3 31 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	5000000 cycles
elektrik dayanıklılığı	400000 cycles AC-1 500000 cycles AC-3
kontrol devresi tipi	AC -de 50 Hz
kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50 Hz 0,35...0,55 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü	650 VA 50 Hz 0,9 20 °C) 650 VA 60 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi	10 VA 50 Hz 0,9 20 °C) 10 VA 60 Hz 0,9 20 °C)
ısı dağılımı	8 W için kontrol devresi
çalışma süresi	40...65 msn kapanışta 100...170 msn açılışta
Maksimum çalışma hızı	1200 cyc/h -de <55 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: pabuçlu kablo - harici çap: 240 mm Güç devresi: çubuklar 2 - busbar kesiti: 5 x 30 mm
sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m
minimum anahtarlama gerilimi	17 V için kontrol devresi
minimum anahtarlama akımı	5 mA için kontrol devresi
yalıtım direnci	> 10 MOhm için kontrol devresi
çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
montaj desteği	Plaka

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

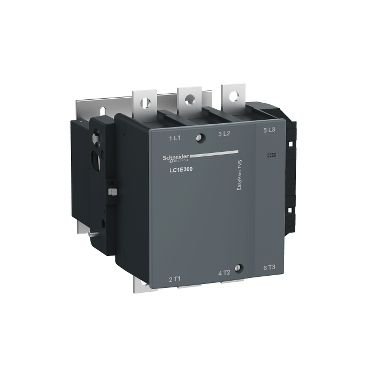

Schneider Kontaktör LC1E300M5 300A 160KW 3NA 220V
