Ana
seri	EasyPact
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
kontaktör uygulaması	Direnç yükü Motor kontrol
kullanım kategorisi	AC-1 AC-3
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	32 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı
motor gücü kW	7,5 kW -de 220...230 V AC 50/60 Hz 15 kW -de 380...400 V 15 kW -de 415 V 15 kW -de 440 V 18,5 kW -de 500 V 18,5 kW -de 660...690 V
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	50 A -de <55 °C
Irms nominal kapama kapasitesi	320 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi	256 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	260 A -de <40 °C - 10 s için güç devresi 138 A -de <40 °C - 60 s için güç devresi 60 A -de <40 °C - 600 s için güç devresi
ilgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	2,5 mOhm - Ith 50 A 50 Hz için güç devresi
kutup başına güç dağılımı	2 W AC-3 5 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	8000000 cycles
elektrik dayanıklılığı	1000000 cycles AC-3 350000 cycles AC-1
kontrol devresi tipi	AC -de 50 Hz
kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü	95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi	8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C)
ısı dağılımı	2…3 W için kontrol devresi
çalışma süresi	12...22 msn kapanışta 4...19 msn açılışta
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 2,1 N.m

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

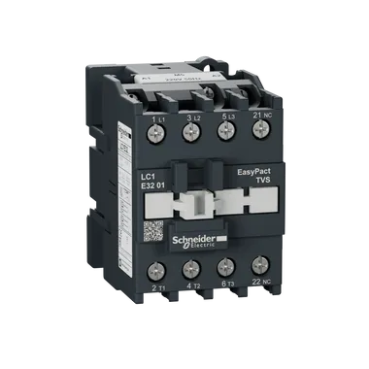

Schneider Kontaktör LC1E3201M5 32A 15KW 1NK 220V
