Ana
Menzil	EasyPact
Ürün veya bileşen türü	Kontaktör
Cihazın kısa adı	LC1E
kontaktör uygulaması	Dirençli yük Motor kontrolü
kullanım kategorisi	AC-1 AC-3
Kutup açıklaması	3P
[Ue] nominal çalışma gerilimi	Güç devresi: <= 690 V AC 50/60 Hz
[Yani] nominal çalışma akımı	Güç devresi için <= 440 V AC'de 32 A (<55 °C'de) AC-3 Güç devresi için <= 440 V AC'de AC-1 50 A (<60 °C'de)
[Uc] kontrol devresi voltajı	220 VAC 50/60Hz

Tamamlayıcı
Motor gücü kW	220...230 V AC'de 7,5 kW 50/60 Hz 380...400 V'de 15 kW 415 V'de 15 kW 440 V'de 15 kW 500 V'de 18,5 kW 660...690 V'de 18,5 kW
Kutup teması bileşimi	3 HAYIR
[Ith] geleneksel serbest hava termal akımı	50 A (55 °C'de)
Irms dereceli yapım kapasitesi	IEC 60947-4-1'e uygun güç devresi için 440 V AC'de 320 A
Nominal kırma kapasitesi	IEC 60947'ye uygun güç devresi için 440 V'ta 256 A
[Icw] nominal kısa süreli dayanım akımı	260 A 40 °C - 10 s güç devresi için 138 A 40 °C - 60 s güç devresi için 60 A 40 °C - 600 s güç devresi için
İlgili sigorta değeri	IEC 60947-5-1'e uygun kontrol devresi için <= 690 V koordinasyon tip 1'de 10 A gG Güç devresi için <= 690 V koordinasyon tip 1'de 63 A gG
Ortalama empedans	2,5 mOhm - Güç devresi için Ith 50 A 50 Hz
Kutup başına güç dağıtımı	2 W AC-3 5 W AC-1
[Ui] nominal yalıtım voltajı	690 Vuyumluluk standardıIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirlilik derecesi	3
[Uimp] nominal darbe dayanım gerilimi	6 kV bobin, IEC 60947'ye uygun güç devresine bağlı değil
Mekanik dayanıklılık	8000000 döngü
Elektriksel dayanıklılık	1000000 devir AC-3 350000 devir AC-1
Kontrol devresi tipi	50/60 Hz'de AC
Kontrol devresi voltaj sınırları	0,85...1,1 Uc (55 °C):çalışırken 50/60 Hz 0,3...0,6 Uc (55 °C):düşme 50/60 Hz
VA'da ani güç	95 VA 50 Hz cos fi 0,75 (20 °C'de) 95 VA 60 Hz cos fi 0,75 (20 °C'de)
VA'da beklemede güç tüketimi	8,3 VA 50 Hz cos phi 0,3 (20 °C'de) 8,5 VA 60 Hz cos phi 0,3 (20 °C'de)
Isı dağılımı	Kontrol devresi için 2…3 W
Operasyon zamanı	Kapanışta 12...22 ms Açılışta 4...19 ms
Maksimum çalışma hızı	1800 devir/saat 60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: esnek kablo ucu olmadan Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: esnek kablo ucu olmadan Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucuyla esnek Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertliği: kablo ucuyla esnek Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucu olmadan katı Kontrol devresi: vida kelepçesi terminaller 2 1…4 mm² - kablo sertliği: katı kablo ucu olmadan Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertliği: katı kablo ucu olmadan Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertliği: katı olmadan kablo ucu Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertliği: kablo ucuyla esnek Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: kablo ucuyla esnek

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

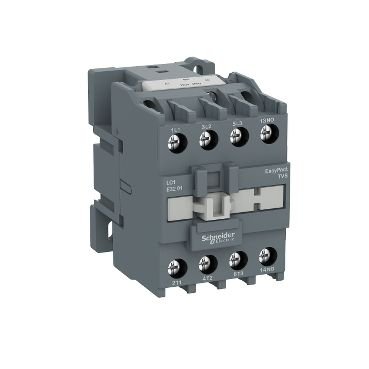

Schneider Kontaktör LC1E3210M7 32A 15KW 1NA 220VAC
