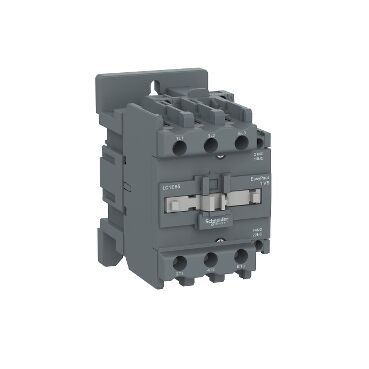

Schneider Kontaktör LC1E40M7 40A 18,5KW 1NA 1NK 220VAC
%60
Schneider Electric

Schneider Kontaktör LC1E40M7 40A 18,5KW 1NA 1NK 220VAC

2.527,31 TL
6.318,27 TL
*342,56 TL den başlayan taksitlerle!
Kategori
Kontaktör , Tüm Kategoriler
Stok Kodu
LC1E40M7
Fiyat
93,60 EUR + KDV
Stok Sorunuz
ÜRÜN AÇIKLAMASI
ÜRÜN YORUMLARI
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
ÜRÜN AÇIKLAMASI

Özellikler
Ana
Menzil EasyPact
Ürün veya bileşen türü Kontaktör
Cihazın kısa adı LC1E
kontaktör uygulaması Dirençli yük
Motor kontrolü
kullanım kategorisi AC-1
VE-3
Kutup açıklaması 3P
[Ue] nominal çalışma gerilimi Güç devresi: <= 690 V AC 50/60 Hz
[Yani] nominal çalışma akımı Güç devresi için <= 440 V AC'de 40 A (<55 °C'de) AC-3 Güç devresi için
<= 440 V AC'de AC-1 60 A (<60 °C'de)
[Uc] kontrol devresi voltajı 220 VAC 50/60 Hz
Tamamlayıcı
Motor gücü kW 380...400 V'de 18,5 kW 220
...230 V AC'de 11 kW 50/60 Hz
415 V'de
22 kW 440 V'de
22 kW 500 V'de 22 kW 660
...690 V'de 30 kW
Kutup teması bileşimi 3 HAYIR
[Ith] geleneksel serbest hava termal akımı 60 A (55 °C'de)
Irms dereceli yapım kapasitesi IEC 60947-4-1'e uygun güç devresi için 440 V AC'de 400 A
Nominal kırma kapasitesi IEC 60947'ye uygun güç devresi için 440 V'ta 320 A
[Icw] nominal kısa süreli dayanım akımı 320 A 40 °C - 10 s güç devresi için
165 A 40 °C - 60 s güç devresi için
72 A 40 °C - 600 s güç devresi için
İlgili sigorta değeri IEC 60947-5-1'e uygun kontrol devresi için <= 690 V koordinasyon tip 1'de
10 A gG Güç devresi için <= 690 V koordinasyon tip 1'de 80 A gG
Ortalama empedans 1,5 mOhm - Güç devresi için Ith 60 A 50 Hz
Kutup başına güç dağıtımı 2,4 W AC-3
5,4 W AC-1
[Ui] nominal yalıtım voltajı 690 Vuyumluluk standardıIEC 60947-4-1
Aşırı gerilim kategorisi III
Kirlilik derecesi 3
[Uimp] nominal darbe dayanım gerilimi 6 kV bobin, IEC 60947'ye uygun güç devresine bağlı değil
Mekanik dayanıklılık 5000000 döngü
Elektriksel dayanıklılık 350000 devir AC-1
900000 devir AC-3
Kontrol devresi tipi 50/60 Hz'de AC
Kontrol devresi voltaj sınırları 0,85...1,1 Uc (55 °C):çalışırken 50/60 Hz
0,3...0,6 Uc (55 °C):düşme 50/60 Hz
VA'da ani güç 160 VA 50 Hz cos phi 0.75 (at 20 °C)
140 VA 60 Hz cos phi 0.75 (at 20 °C)
VA'da beklemede güç tüketimi 15 VA 50 Hz cos phi 0.3 (at 20 °C)
13 VA 60 Hz cos phi 0.3 (at 20 °C)
Isı dağılımı Kontrol devresi için 6…10 W
Operasyon zamanı Kapanışta 20...26 ms Açılışta
8...12 ms
Maksimum çalışma hızı 1200 devir/saat 55 °C
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: esnek kablo ucu olmadan
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: esnek kablo ucu olmadan
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucuyla esnek
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertliği: kablo ucuyla esnek
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucu olmadan katı
Kontrol devresi: vida kelepçesi terminaller 2 1…4 mm² - kablo sertliği: katı kablo ucu olmadan
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertliği: kablo ucuyla esnek
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertliği: esnek ile kablo ucu kablo ucu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertliği: katı kablo ucu olmadan
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertliği: katı kablo ucu olmadan
Sıkma torku Kontrol devresi: 1,2 Nm
Güç devresi: 5 Nm
