Ana
seri	Easy TeSys
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
kontaktör uygulaması	Direnç yükü Motor kontrol
kullanım kategorisi	AC-3 AC-1
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	630 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 1000 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50/60 Hz

Tamamlayıcı
motor gücü kW	185 kW -de 220...230 V AC 50/60 Hz 335 kW -de 380...400 V 375 kW -de 415 V 400 kW -de 440 V 400 kW -de 500 V 450 kW -de 660...690 V
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	1000 A -de <40 °C için güç devresi
Irms nominal kapama kapasitesi	6300 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi	5040 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	5050 A -de <40 °C - 10 s için güç devresi
ilgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 800 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	0,12 mOhm - Ith 1000 A 50 Hz için güç devresi
kutup başına güç dağılımı	48 W AC-3 120 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	400000 cycles
elektrik dayanıklılığı	200000 cycles AC-1 600000 cycles AC-3
kontrol devresi tipi	AC -de 50/60 Hz
kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50/60 Hz 0,25...0,5 Uc 55 °C düşme 50/60 Hz
VA cinsinden kalkış gücü	1650 VA 50 Hz 0,9 20 °C) 1650 VA 60 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi	22 VA 50 Hz 0,9 20 °C) 22 VA 60 Hz 0,9 20 °C)
ısı dağılımı	20 W için kontrol devresi 20 W
çalışma süresi	40...80 msn kapanışta 100...200 msn açılışta
Maksimum çalışma hızı	1200 cyc/h -de <55 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: pabuçlu kablo 2 Güç devresi: çubuklar 2 - busbar kesiti: 60 x 5 mm

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

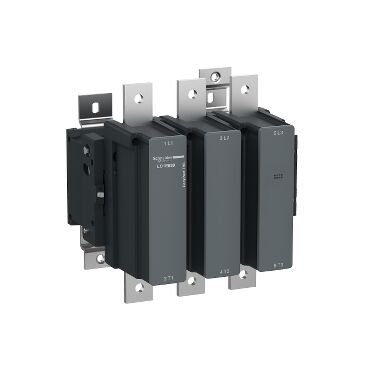

Schneider Kontaktör LC1E630M7 630A 33,5KW 1NA 220V
