Ana
seri	Easy TeSys
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
kontaktör uygulaması	Direnç yükü
kullanım kategorisi	AC-1
Kutup tanımı	4P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	100 A 60 °C) -de <= 415 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50/60 Hz

Tamamlayıcı
kutup kontak düzenleme	4 NA
[Ith] klasik açık hava termik akımı	100 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi	800 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi	640 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	640 A -de <40 °C - 10 s için güç devresi 320 A -de <40 °C - 60 s için güç devresi 135 A -de <40 °C - 600 s için güç devresi
ilgili sigorta değeri	160 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 'e uygunIEC 60947-5-1
ortalama empedans	0,8 mOhm - Ith 100 A 50 Hz için güç devresi
kutup başına güç dağılımı	5,1 W AC-3 9,7 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
Mekanik dayanıklılık	300000 cycles
elektrik dayanıklılığı	350000 cycles AC-1 900000 cycles AC-3
kontrol devresi tipi	AC -de 50/60 Hz
kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50/60 Hz 0,3...0,6 Uc 55 °C düşme 50/60 Hz
VA cinsinden kalkış gücü	200 VA 50 Hz 0,75 20 °C) 220 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi	22 VA 60 Hz 0,3 20 °C) 20 VA 50 Hz 0,3 20 °C)
ısı dağılımı	6…10 W için kontrol devresi
çalışma süresi	20...35 msn kapanışta 6...30 ms açılışta
Maksimum çalışma hızı	1200 cyc/h -de <60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - kablo sertligi: katı kablo uçsuz

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

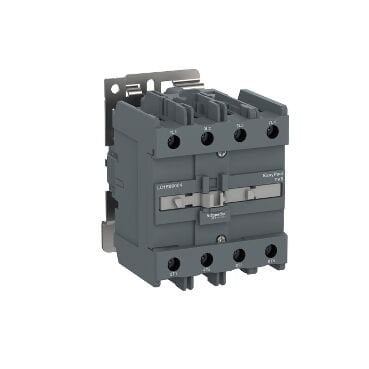

Schneider Kontaktör LC1E80004M7 4P 100A 220V AC
