Ana
seri	Easy TeSys
Ürün ya da bileşen tipi	Devre kesici
Ürün grubu	GZ1E
cihaz uygulaması	Motor
açma birimi teknolojisi	Termik Manyetik
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 ek 7.1.6
renk	Gri (RAL 7011)

Tamamlayıcı
Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	AC-3
ağ frekansı	50/60 Hz 'e uygunIEC 60947-2
Montaj Tipi	Klipsle Vidalarla
montaj desteği	Ray
montaj konumu	Herhangi bir konum
motor gücü kW	5,5 kW -de 400 V AC 50/60 Hz 5,5 kW -de 440 V AC 50/60 Hz 9 kW -de 500 V AC 50/60 Hz 11 kW -de 690 V AC 50/60 Hz
Bara açıklaması	Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: >= 100 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: >= 100 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: >= 100 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: >= 100 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Açma/kapama butonu
termal koruma ayar aralığı	9…14 A
manyetik açma akımı	170 A
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
güç dağılımı	2,5 W (kutup başına)
Mekanik dayanıklılık	100000 cycles
elektrik dayanıklılığı	100000 cycles için AC-3
maksimum çalışma oranı	25 cyc/h
bağlantılar - terminaller	Vida kelepçesi terminalleri 2 1…6 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Yükseklik	89 mm
Genişlik	44,5 mm
Derinlik	78 mm
Ürün ağırlığı	0,26 kg

Ortam
Standartlar	IEC 60947-4 IEC 60947-2
koruyucu bakım	TH
IP koruma derecesi	IP20 'e uygunIEC 60529
çalışma için ortam hava sıcaklığı	-20…60 °C
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-1
çalışma yüksekliği	2000 m

ÜRÜN YORUMLARI

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

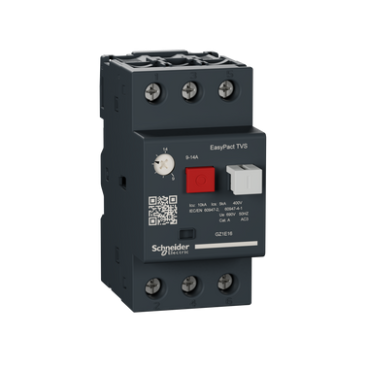

Schneider Motor Koruma Şalteri GZ1E16 9-14A
